详细信息
产品特点：

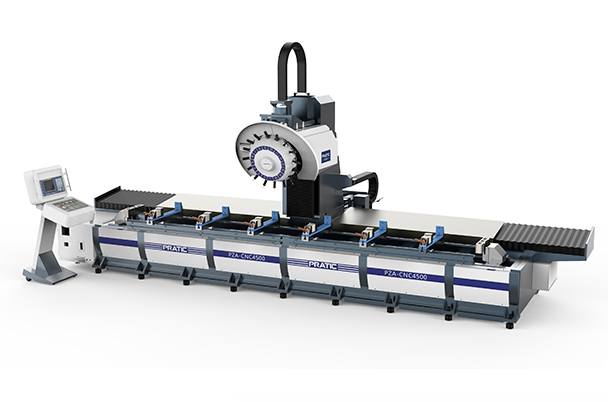

1.该机器是一台集铣削、钻孔、攻牙、倒角为一体的自动化复合加工中心，适用于加工各种长度的铝铜型材、PVC、型钢等金属加工。
2.高精度加工：采用栋梁式立柱结构，可确保定位的高精度。
3.加工：一次装夹可以同时完成钻孔、铣削、倒角、攻牙等加工。
4.不间断加工：短料可以做机械不停歇多段加工。
5.可根据客户要求定制不同规格的机型
产品参数：
| 行程 | 单位 | 参数 |
| X轴 | mm | 4500--12000（可定制其它长度） |
| Y轴 | mm | 450 |
| Z轴 | mm | 330 |
| 主轴 | ||
| 主轴转速 | rpm | 12000/15000/20000 |
| 主轴锥孔 | / | BT30Φ120(外径) |
| 刀库 | ||
| 刀库形式 | / | 飞碟式 |
| 拉钉形式 | / | 45° |
| 刀库容量 | pcs | 16 |
| 相邻换刀时间 | sec | 2 |
| 移动速度 | ||
| X轴移动 | m/min | 60 |
| Y轴移动 | m/min | 28 |
| Z轴移动 | m/min | 28 |
| X/Y/Z进给速度 | mm/min | 15000 |
| 马达功率 | ||
| 主轴驱动马达 | kw | 9 |
| X驱动马达 | kw | 2.7 |
| Y驱动马达 | kw | 2.7 |
| Z驱动马达 | kw | 3.1 |
| 润滑冷却系统 | ||
| 润滑系统 | 自动润滑 | |
| 冷却系统 | 喷雾冷却 | |
| 精度 | ||
| X轴定位精度 | mm | 0.05 |
| Y/Z轴定位精度 | mm | 0.02 |
| 重复定位精度 | mm | ±0.01/300 |
| 机械规格 | ||
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | FANUC/SIEMENS |
| 高度 | mm | 2600 |
| 占地面积 | mm | 6500--14700x2400 |
| 重量 | kg | 9000--160000 |
